لماذا يعد سلك التعويض المزدوج الحراري ضروريًا لقياس درجة الحرارة بدقة؟
تعتبر أنظمة المزدوجات الحرارية أساسية لمراقبة درجة الحرارة بدقة في مختلف التطبيقات الصناعية والمختبرية. أحد العناصر الحاسمة التي غالبًا ما يتم تجاهلها هوسلك التعويض المزدوج الحراري. وبدون التعويض المناسب، يمكن أن تكون القراءات غير دقيقة، مما يؤدي إلى تلف محتمل في المعدات، ومشكلات في جودة المنتج، وعدم الكفاءة التشغيلية. في هذا الدليل الشامل، سوف نستكشف ما هو سلك التعويض المزدوج الحراري، ولماذا هو ضروري، وأنواعه، وطرق التثبيت، وكيفية اختيار أفضل حل لاحتياجاتك.
جدول المحتويات
- ما هو سلك التعويض المزدوج الحراري؟
- لماذا تحتاج إلى سلك التعويض المزدوج الحراري؟
- أنواع أسلاك التعويض المزدوجة الحرارية
- التطبيقات والصناعات الرئيسية
- كيفية تركيب وصيانة سلك التعويض
- فوائد سلك التعويض عالي الجودة
- مقارنة أنواع الأسلاك الحرارية المشتركة
- الأسئلة المتداولة (الأسئلة الشائعة)
- خاتمة
1. ما هو سلك التعويض المزدوج الحراري؟

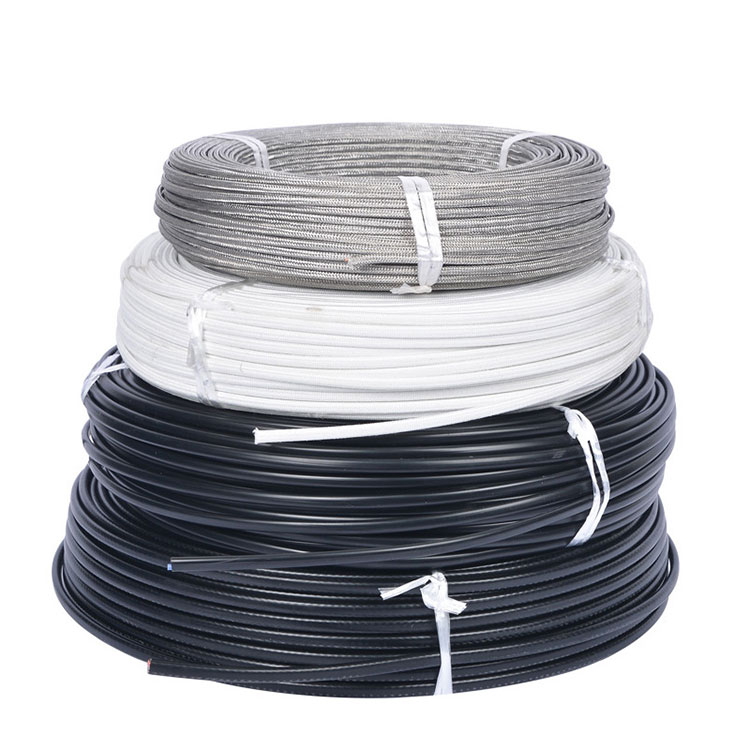

سلك التعويض المزدوج الحراري، المعروف أيضًا باسم سلك التمديد، مصمم خصيصًا لتوصيل المزدوجات الحرارية بأجهزة القياس مع الحفاظ على دقة قراءات درجة الحرارة. على عكس الأسلاك النحاسية القياسية، يتطابق سلك التعويض مع الخصائص الحرارية للمادة المزدوجة الحرارية، مما يقلل من أخطاء القياس الناتجة عن تغيرات درجة الحرارة على طول السلك.
على سبيل المثال، تتطلب المزدوجة الحرارية من النوع K (Chromel-Alumel) سلك تعويض من النوع K للحفاظ على الدقة بين المستشعر والأجهزة. وهذا يضمن فعالية تعويض الوصلة الباردة (CJC) وتفسير قراءات الجهد بشكل صحيح.
2. لماذا تحتاج إلى سلك تعويض المزدوج الحراري؟
- دقة:تكون الإشارات الحرارية بالميلي فولت وحساسة جدًا للتغيرات في تكوين السلك ودرجة الحرارة. يحافظ سلك التعويض على ارتباط الجهد المناسب.
- مدى درجة الحرارة:فهو يسمح للمستشعر بالتمدد لمسافات أطول دون حدوث أخطاء.
- متانة:سلك التعويض المناسب مقاوم للعوامل البيئية مثل الرطوبة والاهتزاز والمواد الكيميائية.
- فعالية التكلفة:يؤدي استخدام سلك التعويض الصحيح إلى تقليل تكرار إعادة المعايرة وتقليل وقت التوقف عن العمل.
3. أنواع أسلاك التعويض المزدوجة الحرارية
يعد اختيار النوع الصحيح من سلك التعويض أمرًا بالغ الأهمية. فيما يلي الأنواع الأكثر شيوعًا:
| يكتب | مباراة الحرارية | نطاق درجة الحرارة | صفات |
|---|---|---|---|
| نوع K | كروميل-ألوميل | -200 درجة مئوية إلى 260 درجة مئوية | جيد للأغراض العامة، ومقاوم للعوامل الجوية المؤكسدة |
| نوع J | قسطنطين الحديدي | -40 درجة مئوية إلى 750 درجة مئوية | حساسية عالية، مناسبة لبيئات الفراغ أو الغاز الخامل |
| نوع T | قسطنطين النحاس | -200 درجة مئوية إلى 350 درجة مئوية | ممتاز لتطبيقات درجات الحرارة المنخفضة |
| النوع الإلكتروني | كروميل قسطنطين | -200 درجة مئوية إلى 900 درجة مئوية | إنتاجية عالية، حساسة للاختلافات الصغيرة في درجات الحرارة |
4. التطبيقات والصناعات الرئيسية
يتم استخدام سلك التعويض المزدوج الحراري على نطاق واسع في مختلف القطاعات حيث تكون دقة درجة الحرارة أمرًا بالغ الأهمية:
- الأفران الصناعية وعمليات المعالجة الحرارية
- تجهيز وتعبئة المواد الغذائية
- أنظمة التكييف والتبريد
- التصنيع الكيميائي والصيدلاني
- اختبارات السيارات والفضاء
- التطبيقات المخبرية والبحثية
توفر شركة Ningbo Paidu Industrial Co., Ltd. أسلاك تعويض عالية الجودة مصممة لهذه الصناعات، مما يضمن الأداء المتسق حتى في الظروف الصعبة.
5. كيفية تركيب وصيانة سلك التعويض
يعد التثبيت والصيانة المناسبان مفتاح الموثوقية على المدى الطويل:
- قياس المسافة بدقة:حدد الطول الدقيق المطلوب لتوصيل المزدوجات الحرارية بالجهاز، وتجنب الأسلاك الزائدة.
- تطابق النوع:حدد دائمًا سلك التعويض المطابق لنوع المزدوجة الحرارية (على سبيل المثال، K، J، T).
- تقليل الضوضاء الكهربائية:قم بتوجيه الأسلاك بعيدًا عن المحركات أو المحولات أو الكابلات ذات التيار العالي لمنع التداخل.
- تأمين وحماية:استخدم حوامل الكابلات أو القنوات وتجنب الانحناءات الحادة التي قد تؤدي إلى تلف السلك.
- التفتيش المنتظم:تحقق دوريًا من وجود علامات التآكل أو تآكل العزل أو التلف الميكانيكي.
6. فوائد سلك التعويض عالي الجودة
يوفر الاستثمار في سلك التعويض المزدوج الحراري المميز مزايا متعددة:
- قياس درجة الحرارة بدقة عبر مسافات طويلة
- تقليل أخطاء المعايرة ووقت التوقف عن العمل
- تحسين موثوقية النظام وعمره
- تعزيز السلامة في البيئات الصناعية الحرجة
- الامتثال للمعايير الدولية
7. مقارنة أنواع الأسلاك الحرارية الشائعة
| ميزة | سلك من النوع K | سلك من النوع J | سلك من النوع T | سلك من النوع الإلكتروني |
|---|---|---|---|---|
| نطاق درجة الحرارة | -200 درجة مئوية إلى 1260 درجة مئوية | -40 درجة مئوية إلى 750 درجة مئوية | -200 درجة مئوية إلى 350 درجة مئوية | -200 درجة مئوية إلى 900 درجة مئوية |
| متانة | عالي | واسطة | واسطة | عالي |
| يكلف | معتدل | قليل | قليل | معتدل |
| أفضل استخدام | التطبيقات الصناعية | فراغ / غاز خامل | مختبرات درجات الحرارة المنخفضة | قياس حساسية عالية |
8. الأسئلة المتداولة (الأسئلة الشائعة)
- س 1: هل يمكنني استخدام الأسلاك النحاسية القياسية بدلاً من سلك التعويض؟
- ج1: لا. قد يؤدي استخدام النحاس أو أي سلك لا مثيل له إلى حدوث أخطاء كبيرة في القياس بسبب الاختلافات في الخصائص الكهروحرارية.
- Q2: ما المدة التي يمكن أن يعمل بها سلك التعويض دون التأثير على الدقة؟
- ج2: يمكن أن يمتد سلك التعويض عالي الجودة لعدة مئات من الأمتار، ولكن من الضروري استخدام النوع الصحيح وتوجيهه بعناية لتجنب التداخل.
- س3: كيف يمكنني تحديد نوع سلك التعويض الصحيح؟
- A3: تحقق من نوع المزدوج الحراري المستخدم (K، J، T، E، إلخ.) وقم بمطابقته مع سلك التعويض المقابل من مورد موثوق به مثل نينغبو بايدو الصناعية المحدودة
- س 4: هل هناك اعتبارات خاصة للبيئات القاسية؟
- ج4: نعم، قد تحتاج الأسلاك إلى عزل إضافي، أو مقاومة كيميائية، أو درع مجدول لتحمل الظروف الصناعية.
- س5: كم مرة يجب استبدال أسلاك التعويض؟
- ج5: يعتمد ذلك على البيئة، ولكن يوصى بإجراء فحص منتظم بحثًا عن التآكل أو التآكل أو تلف العزل. استبدله على الفور إذا تم اكتشاف أي أخطاء.
9. الاستنتاج
يعتبر سلك التعويض المزدوج الحراري مكونًا لا غنى عنه لقياس درجة الحرارة بدقة عبر الصناعات المتنوعة. يعد اختيار النوع الصحيح، وضمان التثبيت المناسب، وصيانة الأسلاك بشكل فعال خطوات أساسية لتحقيق الكفاءة التشغيلية والسلامة والموثوقية. مع منتجات عالية الجودة مننينغبو بايدو الصناعية المحدودة، يمكن للشركات تحقيق قياسات دقيقة وتقليل وقت التوقف عن العمل وتحسين الأداء العام. لمزيد من المعلومات حول حلول أسلاك التعويض والخدمات المخصصة لدينا،اتصل بنا اليوموالتحدث مع خبرائنا.
